濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水（氣）的雙重作用。濾板（濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動、松動后會出現漏濾料等不良后果。
水泥混凝土澆筑預制濾板簡介

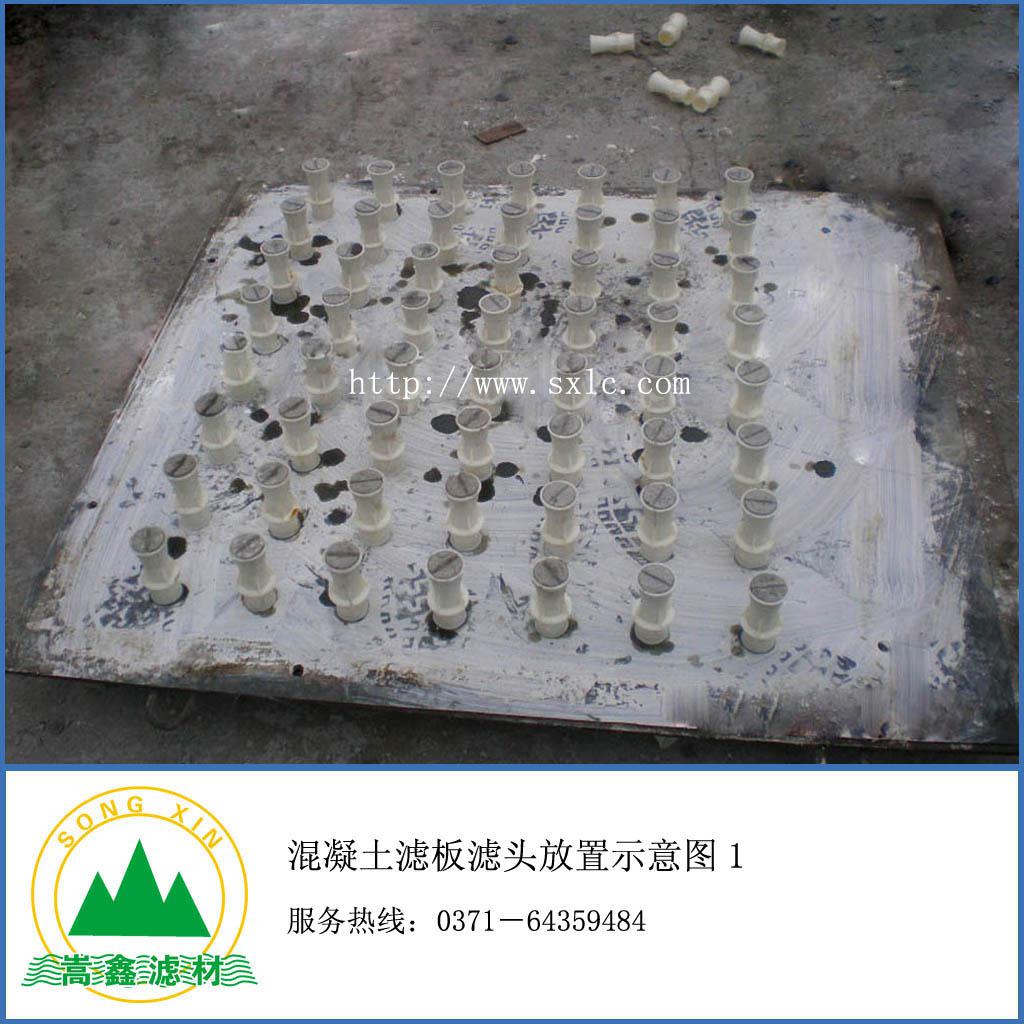

濾板濾頭預埋套管施工放置圖1
嵩鑫濾材公司混凝土預制濾板采用鋼模澆筑、原料采用325或425號水泥混凝土、砂石、經嚴格配比后攪拌等制作工藝完成配料。濾板采用雙層鋼筋根據濾板的支撐點和受力方向進行不同的設計更新，保證混凝土強度等級和濾板質量的要求。我公司制作的濾板參考混凝土行業和水處理行業相關參數并參考設計單位的要求合理布距預埋濾頭套筒、該套管全部采用全新ABS工程塑料制成。濾板配制鋼筋采用雙層雙向國標8號10號螺紋鋼筋，水泥采用C30高標號，灰砂石比例配比合理經機械攪拌，立模澆筑經高覆震動成型。濾板上下兩面每平方米水平誤差±2mm。濾池中安裝精度誤差≤5mm，且四邊整齊、無翹缺，無裂縫，滿足水處理濾池使用設計要求。

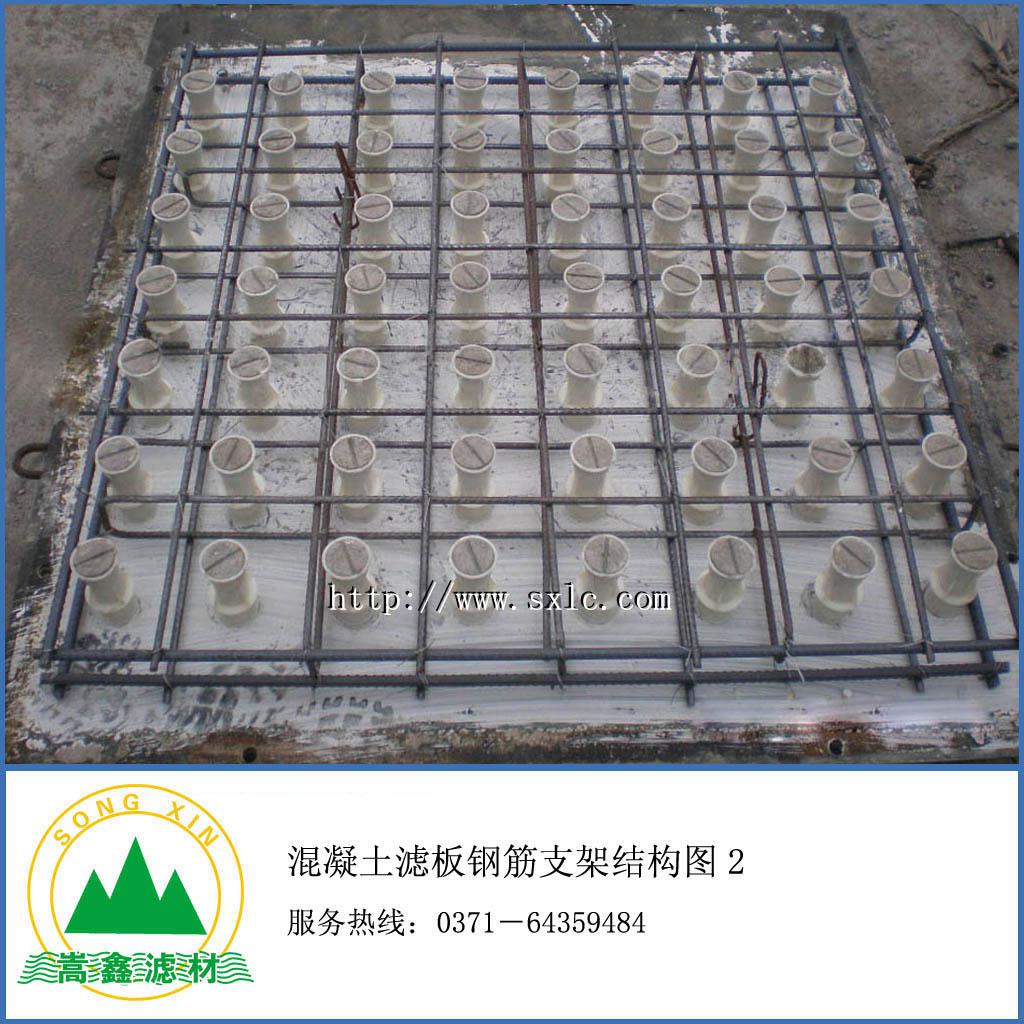

濾板濾頭套管預埋方法圖2
濾板用途；
1.濾與分離；
2.化工高溫氣體過濾，石化廠沸騰床尾氣的過濾，催化裂化油漿過濾；
3.行業高溫?zé)煔獾膬艋?/span>
4.高溫氣體及液體的過濾；
5.化工行業中各種高溫，腐蝕液、催化劑的過濾；
6.薄膜工業中各種聚合物熔體的過濾凈化；
7.行業中的各種催化劑的過濾分離；
8.布，液態化床孔板材料；
9.沖洗油過濾器等;
10.油、飲料和食用的各種漿液；11.生產污水。

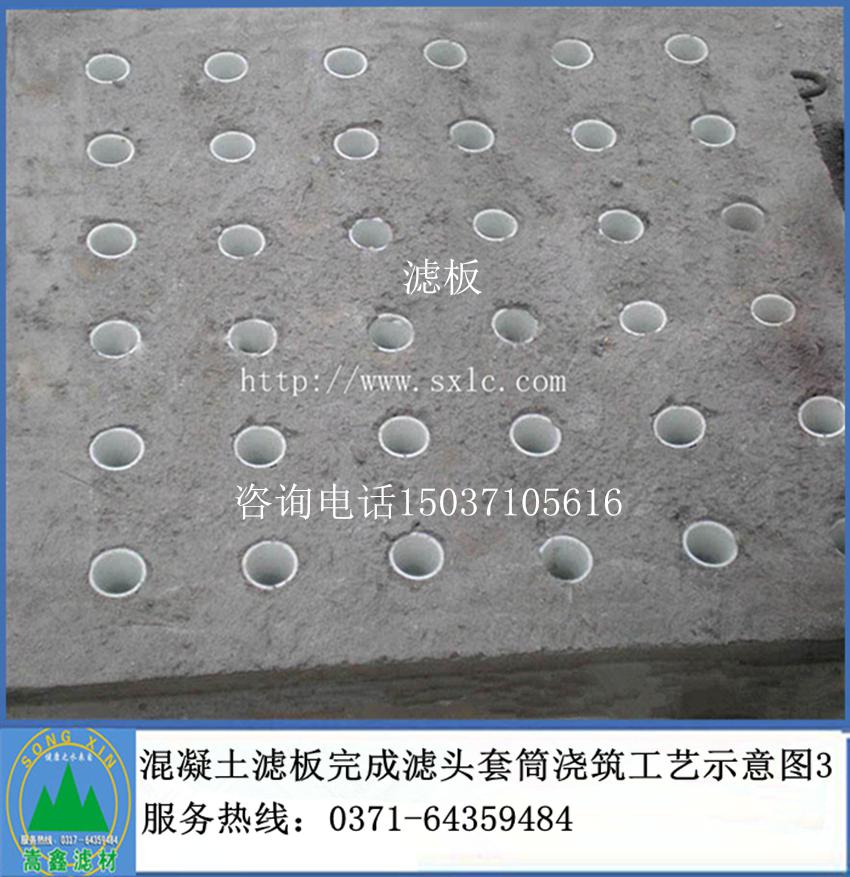

濾板完成澆筑產品圖3
濾板規格型號；980×980×100mm、960×960×100mm、 975×975×100 mm、1140×975×100mm。濾板濾頭開孔數量：36孔、42孔、49孔、56孔、63孔。 也可根據客戶要求或設計圖紙定做。

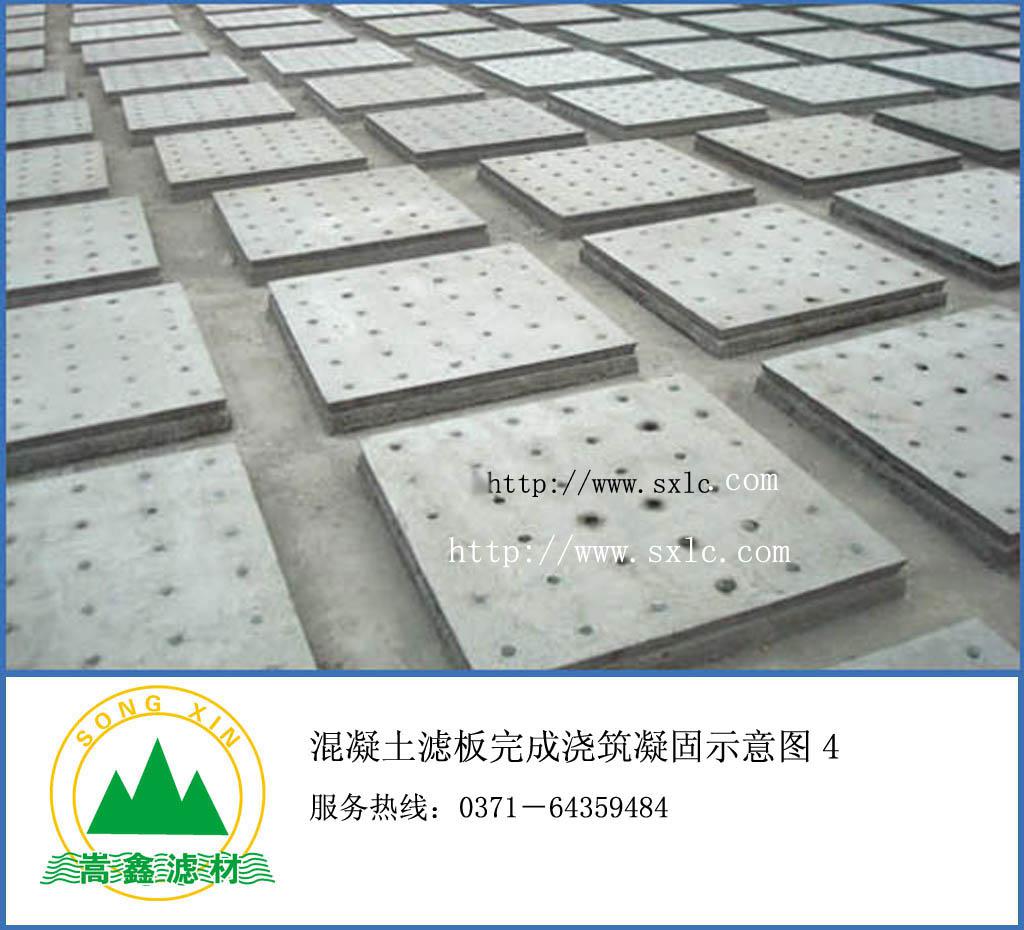

濾板完成澆筑凝固圖4

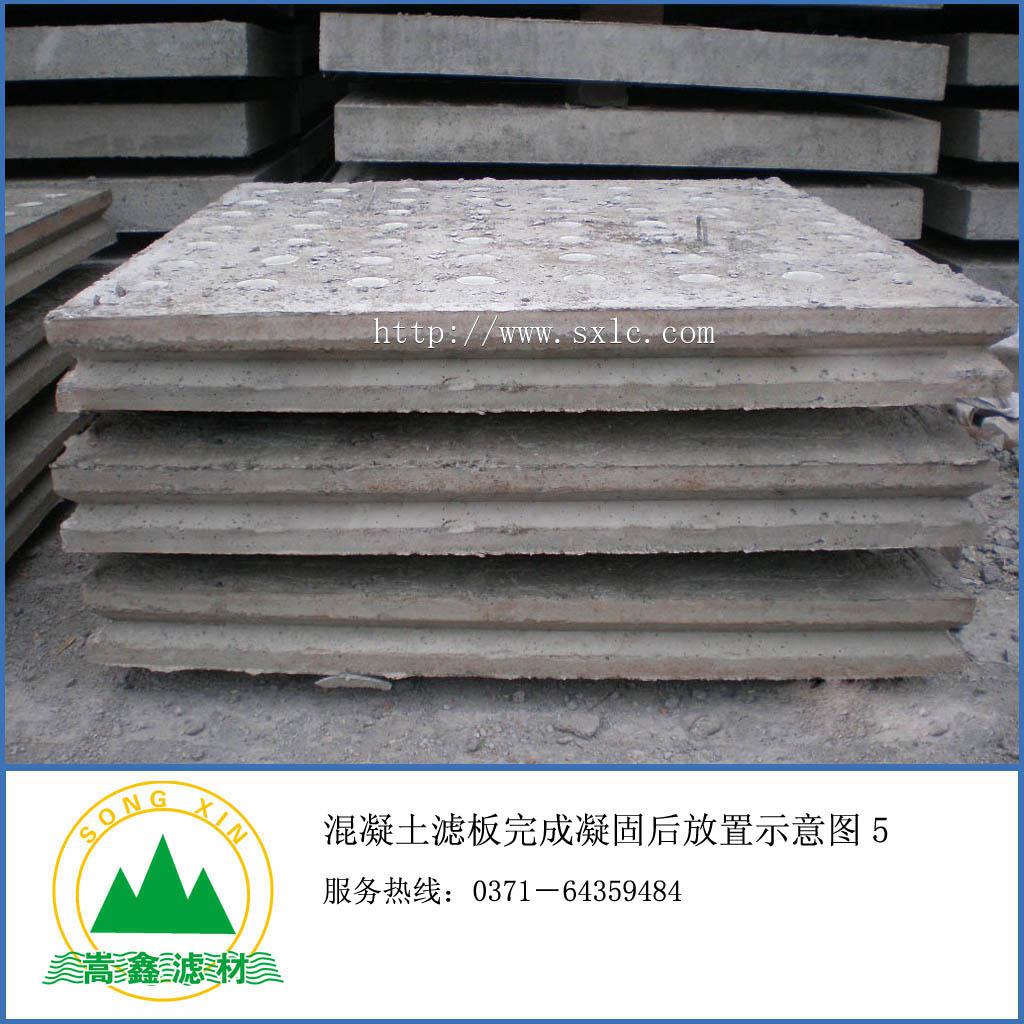

濾板完成凝固后產品放置圖5
濾板安裝須知；
濾板水平安裝精度要求較高，其重要基礎是涉及濾梁的整池平整及預埋鉚固濾板用的不銹鋼件定位準確性，因此，濾梁找平要求水平線，必須要有配置高標準的金屬模具和熟練的制造技術，才能確保濾梁的平整度，平面找平后，再安裝濾板。
1.計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ；
2.接縫要求不漏氣，不漏水，能承受沖洗的壓力；
3.鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ；
4.接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用；
5.中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

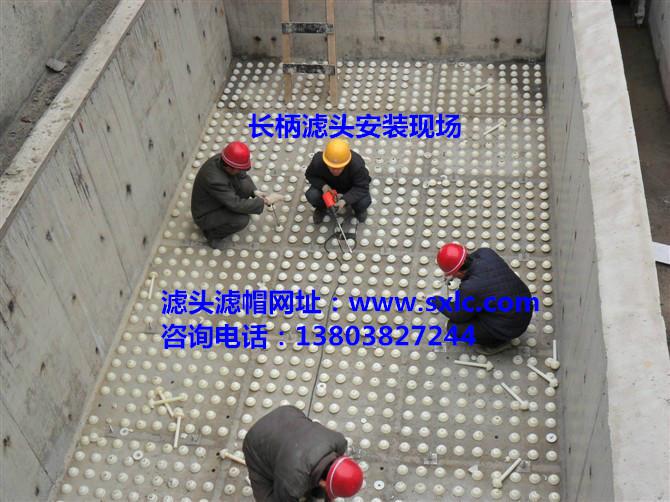

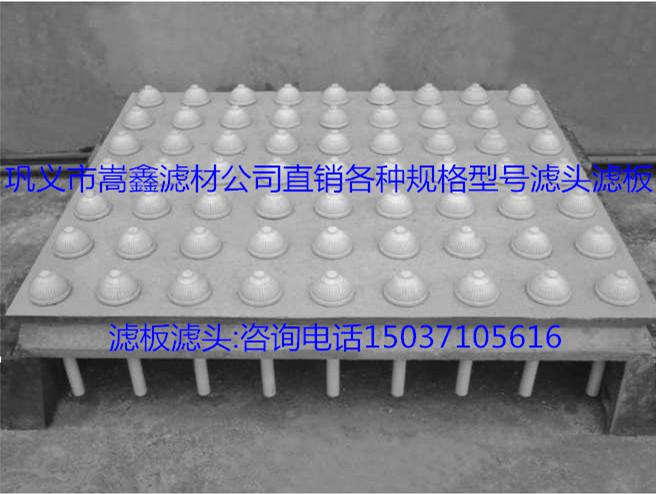

長柄濾頭濾板安裝效果圖
濾池濾頭濾板現場安裝施工圖
ABS整體澆筑濾板（ABS濾板模板）簡介
一、整體澆筑濾板簡介
整體澆筑濾板工藝已制定國家標準，《氣水沖洗濾池整體澆筑可調式濾頭技術規程》使濾池設計和施工有統一規范，便于推廣應用。
1、為了實現整體澆筑，必須有不拆卸的成型板材（工藝上采用食品級ABS板）制作凹凸型模板，能可靠支撐整體澆筑工程的施工荷載（當施工荷載400kg/m2時，模板撓度變化<1.2mm），模板凸處帶頸套的圓孔是用以固定濾頭預埋件（濾座）。（見圖1）

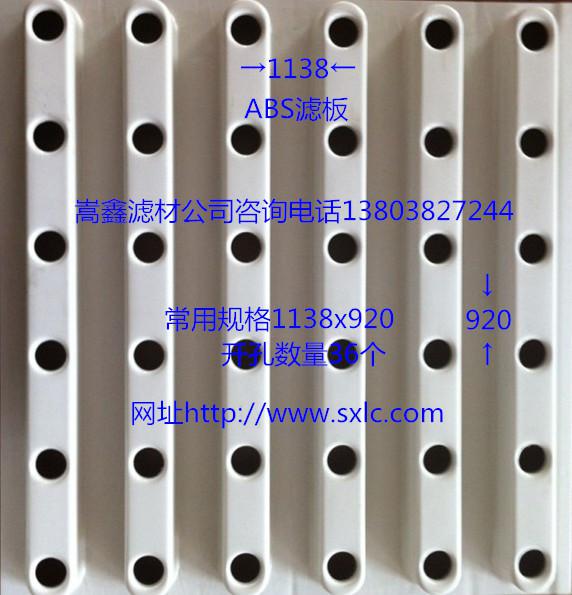

ABS濾板模板圖1
2、ABS濾板模板常用規格:1138×920×80＝48孔、1138×920×100＝48孔、1138×920×80＝36孔、1138×920×100＝36孔、960×920×80＝36孔、963×963×80＝49孔。
3、在模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。
4、整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實，滿足C25強度，允許施工按土建一般要求1‰的水平誤差，其承載強度正向70KN/m2，反向60 KN/m2。（見圖2）
ABS模板整體澆筑濾板圖2
5、混凝土養護后，在濾頭預埋件（濾座）內插入可調節螺桿，其可調螺距為70mm，上下調節范圍≮50mm，調節濾桿預留為15mm以上余量，供濾池長期運行后可能出現土建構筑物不均勻沉降時可調節使用，調節精度（最小調節量）為0.4mm。
6、濾池布水區進水，根據水面來調節濾桿的上端平面在同一水平高度，從而保證進水孔在同一水平線上。（見圖3）

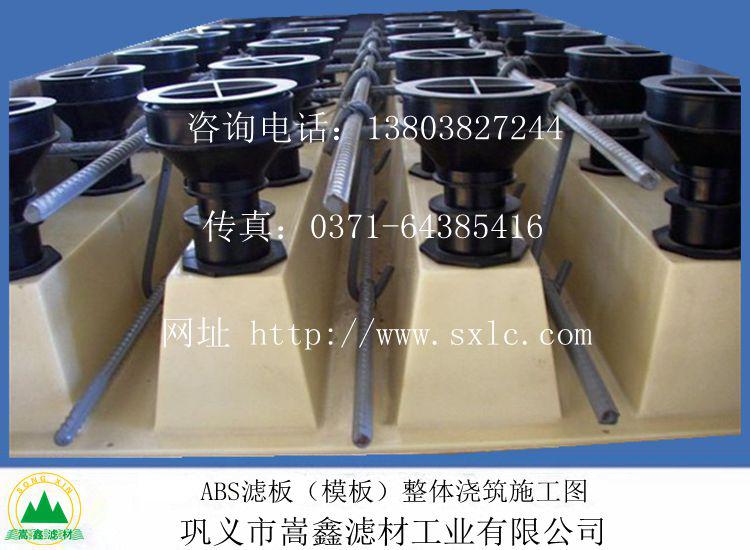

ABS模板整體澆筑濾板圖3

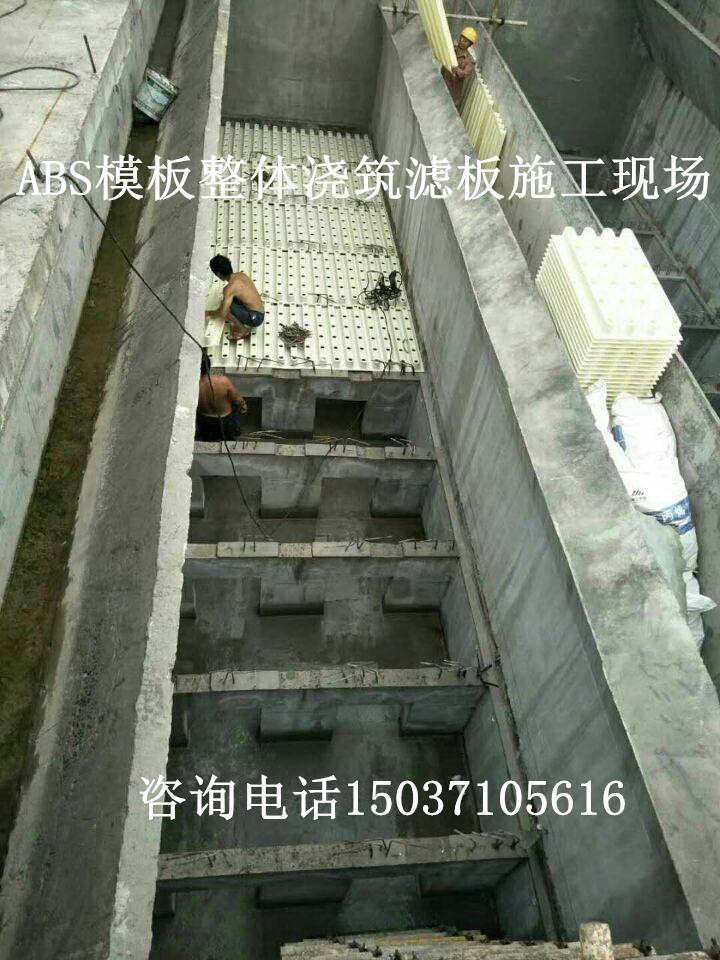

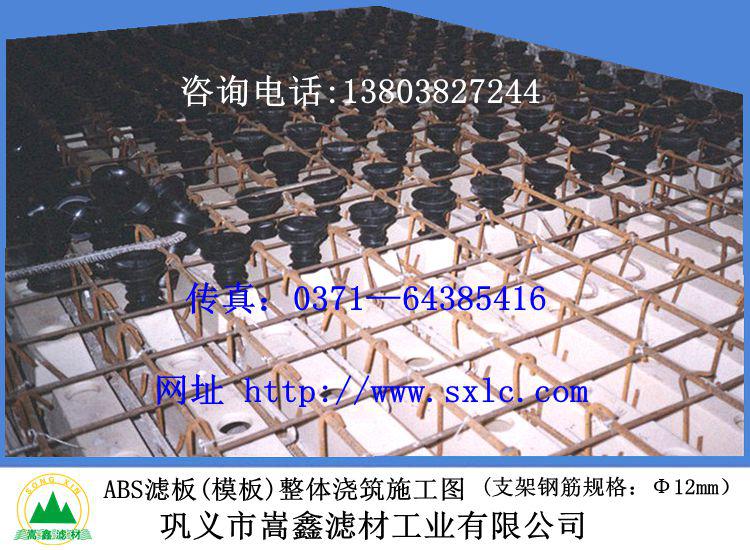

ABS模板整體澆筑濾板施工圖：
7、采用防松動自鎖濾頭予以聯接濾座，由于整體澆筑濾板的模板是定型的，所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的，而標準型濾頭的縫隙面積也統一，從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據（濾頭間距橫向150cm，縱向200mm，標準型（QS－K－0.5）濾頭縫隙寬度0.5mm，面積6.12cm2，全池開孔比為2.0%）。但考慮到各設計者的設計經驗和不同特定的處理對象，所以備有不同縫隙面積的濾頭供選擇，以滿足不同開孔比的設計要求（見圖4）。并有B型模板，濾梁間距為1m。
8、有些有特殊要求的配水布?xì)庀到y(tǒng)，可以在濾池中直接鋪設按設計要求的平模板，下部架設可精確調節水平的支撐桿實現整體澆筑。
二、常規設計參數
1、工藝選用
各種濾池工藝，包括氣水反沖和單水反沖。各種池型包括新式氣水反沖V型濾池和翻板濾池，以及污水處理工藝中的生物曝氣濾池和老式虹吸濾池。各種新建濾池和各種老濾池改造。
2、常用規格尺寸
(1)、模板A型長×寬×高（1138mm×620mm×100mm），厚度5mm；濾頭預埋座孔數24個/塊。相當于33.3只/㎡（縱向間距200mm，橫向間距150mm），濾梁間距1200mm,全池開孔比為2.0%。
(2)、模板B型長×寬×高（963mm×450mm×80mm），厚度5mm；濾頭預埋座孔數18個/塊。相當于40只/㎡，（縱向間距165mm，橫向間距150mm），選Ⅱ型濾帽，濾梁間距1000mm,全池開孔比為2.0%。濾板厚度200mm、180mm。
(3)、模板C型常用規格；長×寬×高（980mm×980mm×100mm），厚度100mm；濾頭預埋座孔數36個/塊適用于生物濾池，濾頭預埋座孔數56個/塊適用于凈水濾池，濾頭預埋座孔數64個/塊適用于凈水濾池。
3、池型布置與濾梁、濾板設計
（l）濾梁
應按沖洗水布水流向布置。
濾梁寬度一般為150mm，濾梁中心距A型為1200mm，采用B型模板則濾梁中心距為1000 mm，濾梁高度氣水反沖形式宜為900mm，單水反沖形式通常不應小于400mm。
新建、擴建濾池必須按模板尺寸模數確定長、寬尺寸。
改建濾池根據濾池平面尺寸和模板尺寸模數布置濾梁，濾梁寬度可為140-180mm，以盡量減少模板切割。
由于模板統一，因此對于新設計濾池而言，可以按模板尺寸模數確定長、寬尺寸。長度宜為模板長與支撐梁（通常控制寬度為150mm）的倍數，采用A型模板為1.2m倍數。采用B型模板則為1m的倍數。寬度宜為模板寬的倍數，一般A型模板應為0.6m的倍數。B型模板應為0.45m的倍數。
濾池與濾梁平行的池壁上須設邊梁以支撐模板，寬度一般為75mm，與濾梁垂直的池壁上亦應設邊梁以防止混凝土澆筑時漏漿，寬度一般不應小于40mm，邊梁結構為素混凝土。
（2） 鋼筋
主筋為1級φ12螺紋鋼，箍筋為φ8圓鋼。
濾梁需預埋鋼筋（φ12螺紋鋼），頂面上預留300mm長與濾板主筋焊接連接。
濾池底板濾梁部位主筋需預留300mm長與濾梁豎向主筋焊接連接。舊池改造需鑿出底板主筋與濾梁豎向主筋焊接。
混凝土強度一般為C25級。
4、制作與安裝
無接縫濾板由于在現場制作，因此工期短，質量易監控，其施工必須遵循以下程序：
池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查→搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調試水平→檢查→安裝自鎖濾帽
5、注意事項
濾壁與濾梁必須有鋼筋與濾板鋼筋骨架連成一體，新設計濾池池壁留有20mm～40mm凹槽。老池改造可在濾壁植入化學螺栓或膨脹螺栓，池壁與濾板連接處打毛。
每一格單池必須一次澆筑完成（控制在8-12小時內）。
初凝后必須壓光三遍。
對于改造濾池在制作濾梁時必須濾池池底之鋼筋骨架連成一體。
模板疊合部分采取了特殊的措施可防止意外情況下漏漿。
三、分析比較
1．整體澆筑濾板沒有任何接縫，徹底消除了傳統小塊預制濾板可能存在濾板密封不嚴密的隱患，從而杜絕了翻板、漏砂等弊病。
2．用調節濾桿調整濾頭水平精度高，可以將整個濾池的布?xì)饪渍{(diào)整到同一水平高度，優于傳統濾板、濾頭只能用一塊濾板間接調整濾頭的工藝，使配氣布水更趨均勻理想。
3．由于濾桿可調節進氣孔高度，若干年之后，對發生不均勻沉降的土建構筑物仍然可以再一次調整濾池，布?xì)饪自谕煌矫嫔稀?/span>
4．現場整體澆筑濾板鋼筋與混凝土質量易于控制，施工周期短，徹底改變了傳統濾板一模一板的落后加工工藝，且便于現場進行監督和質量檢查。
5．由于濾頭的水平度可由調節濾桿予以保證，故整體澆筑混凝土濾板的控制指標與常規土建工藝相近，同格濾池的土建水平誤差＜1‰即可，又由于整體澆筑減少一板一模的模具費、密封膠泥、預埋螺栓、緊固件，節約運輸?shù)跹b費，從而簡化施工程序，并可提高機械化施工程度，縮短施工周期，降低工程造價。
